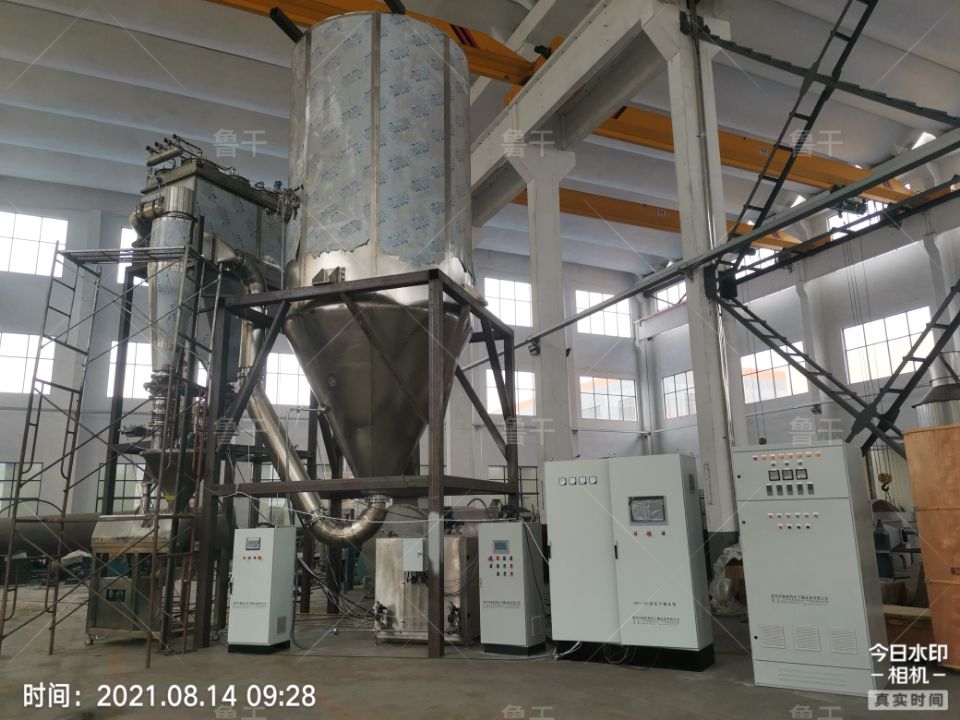

核電尾廢處理系統(tǒng)流化干燥噴霧干燥機

1、工作過程：

常溫空氣經過送風機通過高效過濾器過濾（一備一用）由蒸汽換熱器加熱后，再通過電加熱加熱器補償加熱到達300度進風溫度。由塔頂熱風管進入干燥塔，在熱風分配均風器的作用下，在送風機作用下，向下沿著塔體掃壁流動。

洗滌廢液由前端原液罐中和反應后，通過雙隔膜計量泵打入高速分散機破碎。將有少量顆粒物的原料打碎分散后由雙隔膜計量泵從分散罐體中吸出，通過二流體噴槍噴出。通過壓縮空氣使液體原料霧化為細小霧滴噴出，表面積大大增加。此時，霧化原料與高溫空氣接觸流化干燥，水分立刻蒸發(fā)，變?yōu)楣腆w顆?；蚍勰赏ㄟ^調整霧化壓力改變產品粒徑），與尾氣混合一起向下運動。

大部分粉粒通過一級旋風分離器進行氣固分離，粉料由雙氣動蝶閥通過緩存料倉出料排出。細微粉料再次通過由二級脈沖過濾除塵器氣固分離，粉料由雙氣動蝶閥通過緩存料倉出料排出。并進入對輥造粒機造粒出料。脈沖過濾除塵器的尾氣再次通過高效過濾器，流化床尾氣冷卻器，通過消音器進入尾氣引風機再通過消音器排空。

2、產品性質與調整參數的關系：

產品的水分由排風溫度與物料在塔內的停留時間的調整而改變。

產品的收集方式由產品價值、細度、比重等參數確定，流化氣流噴霧為旋風分離器加脈沖除塵器回收即可。
